SBD -Cבטיחות סדרה בֶּלֶם
משמעות מודל

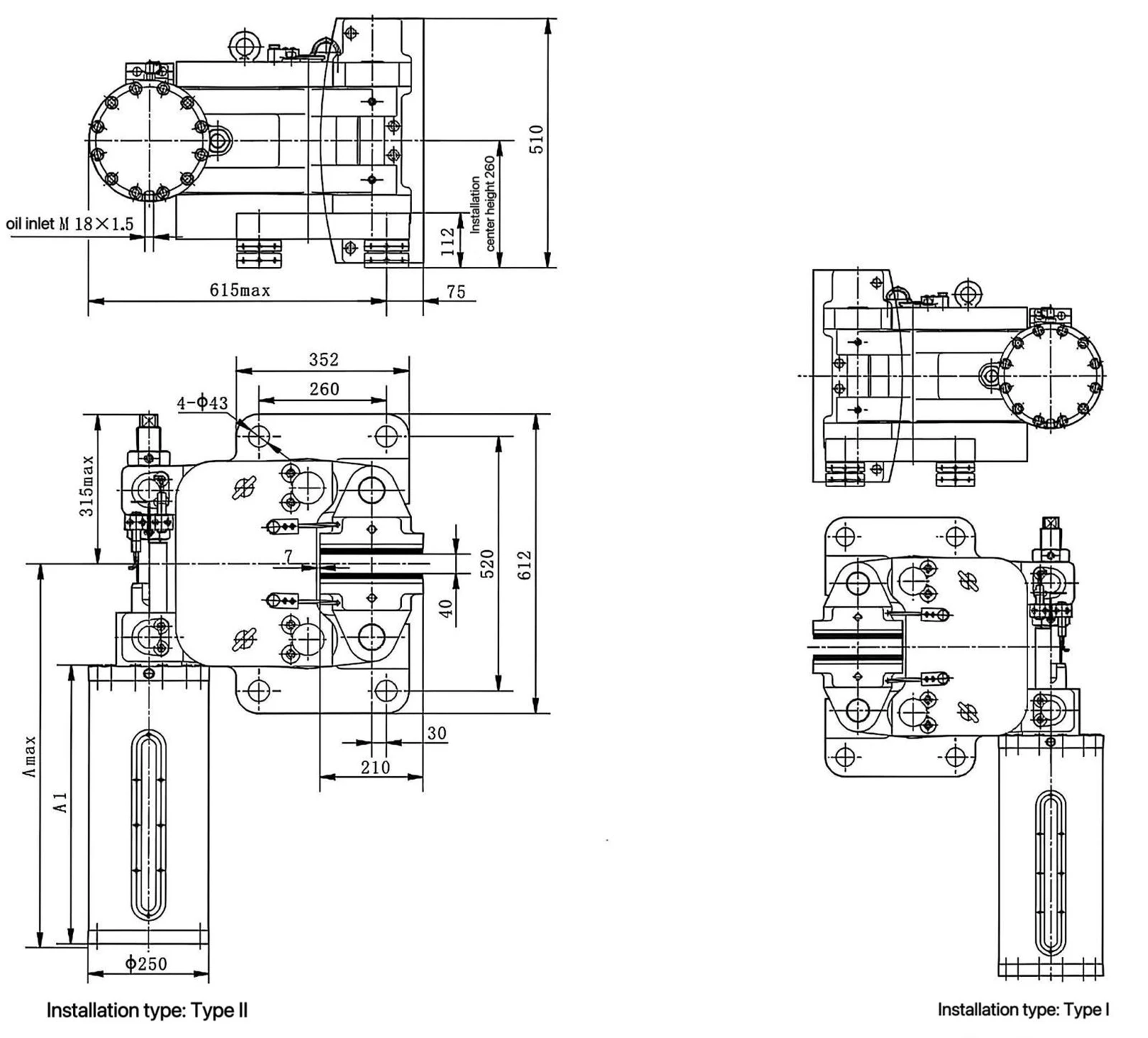

מידות המראה והתקנה
בתרשים דת
מומנט בלימה: M=μ × D1 × F (NM)
בנוסחה: μ - ערך חישוב מקדם חיכוך μ =0.35
D1- חשב את קוטר החיכוך של דיסק הבלם, D 1= D-220 (מ"מ)
F - כוח ההידוק הכולל במהלך הבלימה (KN)
הערה: 1) D - קוטר דיסק בלם D גדול יותר או שווה ל- 1800 (מ"מ)
2) D2- קוטר חיצוני מקסימלי המותר של התוף או רכזת החיבור, D 2= D-500 (מ"מ)
גוֹדֶללוּחַ
|
דֶגֶם |
AMAX |
A1 |
|
SBD 250-C |
595 |
378 |
|
SBD 365-C |
790 |
570 |
|
SBD 425-C |
790 |
570 |
בטיחות סדרת SBD Bלִגרוֹף פרמטרים של נתונים
|
מודל מוצר |
כוח ההידוק המדורג |
כוח בלימה |
מרחק מפלגת אריחים חד צדדי |
לחץ עבודה של צילינדר שמן |
גליל שמן נפח שמן פתיחה |
מִשׁקָל |
|
SBD250-C |
250 |
180 |
1-2 |
8 |
275 |
660 |
|
SBD365-C |
365 |
262 |
1-2 |
8 |
275 |
720 |
|
SBD425-C |
425 |
306 |
1-2 |
9.5 |
275 |
730 |
הערה: 1) בלמי הבטיחות SBD250-C, SBD365-C ו- SBD425-C הם הדגמים המקוריים של SBB250, SBB365 ו- SBB425 בלמי בטיחות סדרתיים . 2) מקדם חיכוך {}}
מבוא מוצר

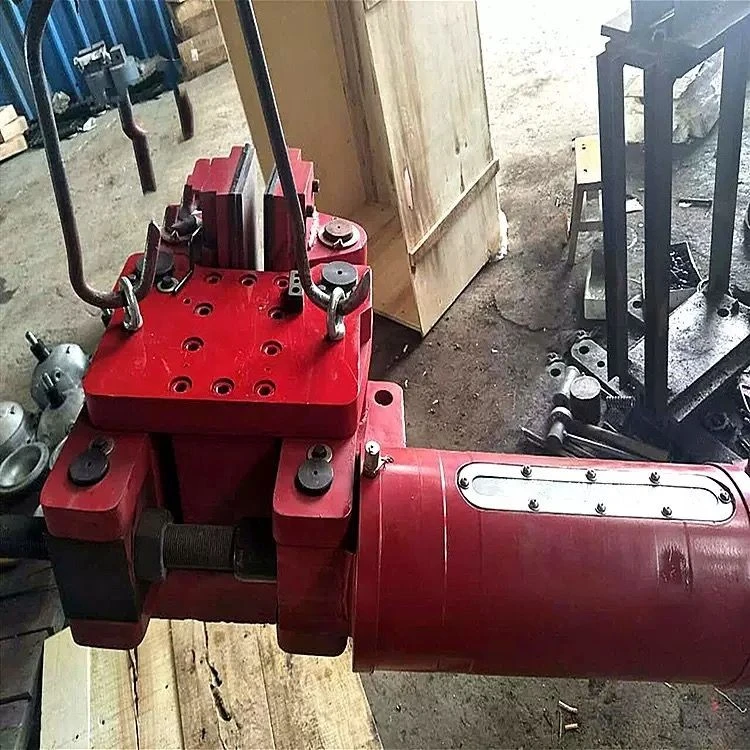

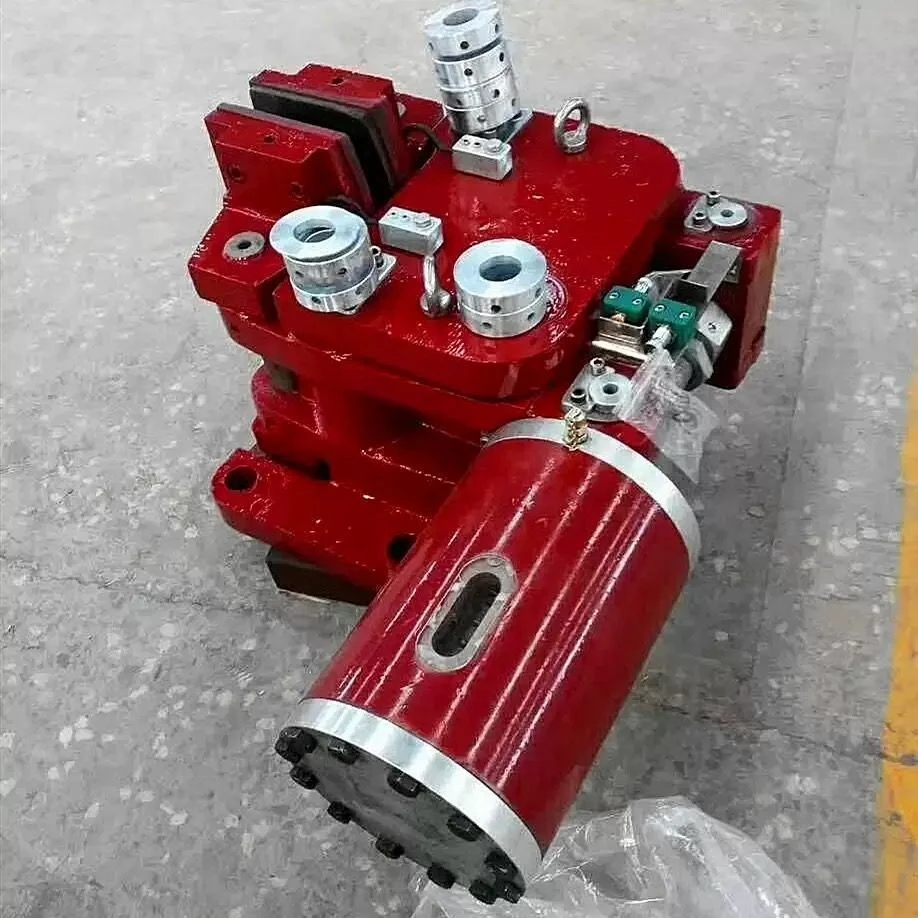

בלם הבטיחות של SBD - C סדרת C הוא מכשיר בלימת חשמל המונע הידראולי סגור בדרך כלל -, משמש בעיקר לתקן נמוך {}}} מהירות, בהתאם לתקן JB/T 10917-2008. אימוץ עיצוב סגור בדרך כלל, הסתמך על מעיין דיסק מעוצב במיוחד כדי ליישם כוח ובלם, ושחרור באמצעות כונן הידראולי. במהלך פעולה רגילה, המערכת ההידראולית מספקת לחץ לדחוס את קפיץ הדיסק ולשחרר את הבלם; כאשר המערכת ההידראולית מאבדת לחץ או מתרחשת מצב חירום, מעיין הדיסק משחרר אנרגיה, דוחף את רכיבי הבלם להחזיק בחוזקה של דיסק הבלם ולהשיג בלימה. מתאים לקוטר דיסק הבלם הגדול או שווה ל- 1800 מ"מ, כוח בלימה של 108KN-306KN ולחץ עבודה צילינדר של 9.5MPA או 8MPA.
